為什麼摻雜非靠離子佈植不可
純矽是一種能隙約 1.12 eV 的半導體,室溫下自由載子濃度僅約 $10^{10}$ cm$^{-3}$,幾乎不導電。要讓它「學會控制電流」,必須在特定區域引入第三族(如硼,受體)或第五族(如磷、砷,施體)雜質,形成 P 型或 N 型區域,並精準界定 PN 接面位置。早期擴散爐摻雜靠高溫熱擴散,濃度分布服從互補誤差函數,橫向擴散與縱向深度同時被溫度與時間綁死,無法獨立控制。
離子佈植(ion implantation) 把摻雜變成一道可程式化的物理過程:將雜質原子離子化、用電場加速到數十 keV~數 MeV,像打靶一樣射進晶格。劑量由束流積分決定,深度由能量決定,兩者解耦。這種劑量精度可達 ±1%、深度可控到奈米級的能力,是擴散爐無法企及的,因此先進 CMOS 的源汲極、井區、通道調整、臨界電壓微調幾乎全數仰賴佈植。
Beamline:一條把離子整形的生產線

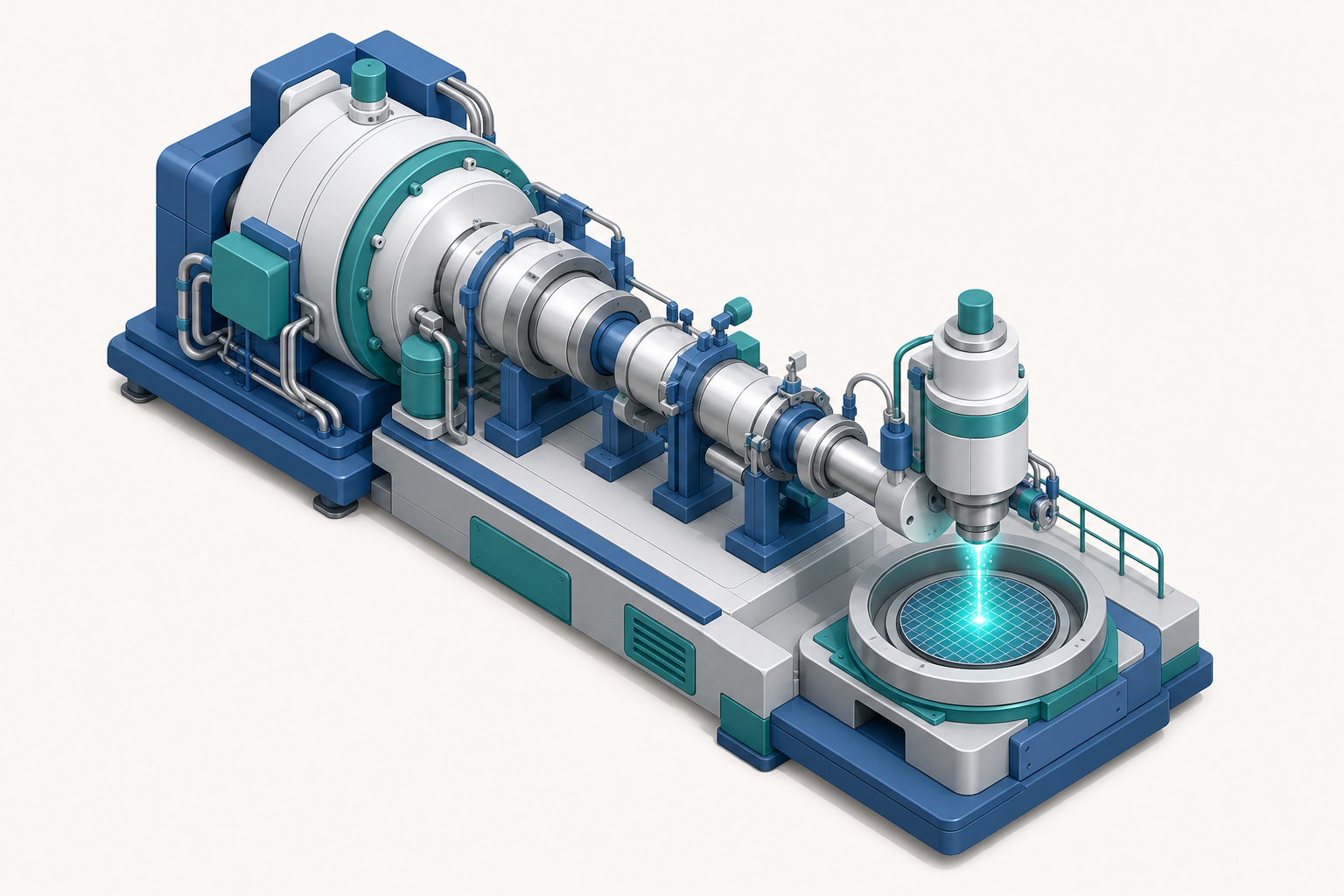

離子佈植機本質是一條離子光學的 beamline,從源頭到晶圓依序為:
- 離子源(ion source):常用 Bernas 或 IHC(indirectly heated cathode)源,把含摻雜元素的氣體(BF3、PH3、AsH3)或固體蒸氣在電弧電漿中游離,產生多種離子物種與電荷態。
- 引出與質量分析磁鐵(analyzer magnet):離子被引出電極拉出後進入扇形磁鐵。磁場中離子做圓周運動,半徑滿足
$$r = \frac{1}{B} \sqrt{\frac{2 m V}{q}}$$
其中 $m$ 為離子質量、$q$ 為電荷、$V$ 為引出電壓、$B$ 為磁通密度。只有特定 $m/q$ 的離子才能通過分析狹縫,這就是為何叫「質量分析」——它把 BF2+、B+、F+ 等混合物種分開,確保打進晶圓的只有目標離子。
- 加速管(acceleration column):把選定離子加速到目標能量。中電流機台常用 5~200 keV;高能機台可達 1~3 MeV 用於深井(retrograde well)。
- 掃描與平行化:靜電或磁掃描讓束流在晶圓上均勻覆蓋,平行化透鏡確保入射角一致。
- 終端站(end station)與法拉第杯(Faraday cup):晶圓在此接受佈植,法拉第杯即時積分束流以控制劑量。
劑量與束流:把電荷數回推成原子數
劑量(dose) 指單位面積植入的離子數,單位 ions/cm$^2$,典型範圍從通道微調的 $10^{11}$ 到源汲極的 $10^{15} \sim 10^{16}$。劑量靠對束流積分得到:
$$\mathrm{dose} = \frac{I \cdot t}{q \cdot A}$$
$I$ 為束流(安培)、$t$ 為時間、$q$ 為單一離子電荷、$A$ 為被掃描面積。一台中電流機台束流約 0.1~5 mA,高電流機台可達 30 mA 以上以縮短高劑量步驟的時間。這裡有個關鍵失效模式:若離子帶多重電荷(如 As2+),法拉第杯量到的電荷會高估原子數,導致實際劑量偏低,必須在劑量換算時校正電荷態。
機台分三大類,反映束流與能量的取捨:
| 類型 | 能量範圍 | 束流 | 典型應用 |
|---|---|---|---|
| 中電流(medium current) | 5~200 keV | μA~mA | 臨界電壓調整、淺接面 |
| 高電流(high current) | 0.2~80 keV | 10~30 mA | 源汲極高劑量 |
| 高能(high energy) | 0.2~3 MeV | μA~mA | 深井、retrograde well、CIS |
Channeling 與 tilt:晶格不是均勻靶
矽是鑽石結構晶體,沿特定晶軸(如 ⟨110⟩、⟨100⟩)看過去是一條條「通道」。若離子束恰好平行於通道,離子會像彈珠滾進溝槽般深入晶格而幾乎不碰撞,造成 channeling——植入深度遠超預期、且分布出現長尾,破壞接面精度。
對策是把晶圓傾斜(tilt)約 7 度、並旋轉(twist)約 22~30 度,讓離子以「亂晶」角度入射,使阻止本領可預測。代價是傾斜會造成陰影效應(shadowing):閘極等高聳結構在源汲極側投下陰影,需用四象限旋轉佈植補償。先進製程亦改用非晶化預佈植(PAI,常用 Ge 或 Si 自佈植)先把表層打成非晶,徹底消除 channeling。
離子停止深度由 LSS 理論 描述,分核阻止與電子阻止兩種能量損失機制;分布常以 Pearson IV 分布近似,特徵量為投影射程 $R_p$ 與標準差 $\Delta R_p$。能量越高,$R_p$ 越深、$\Delta R_p$ 越大。
損傷與退火:先打壞再修好
佈植本質是高能粒子撞擊晶格,必然產生點缺陷、空位—間隙對(Frenkel pair),高劑量下表層甚至完全非晶化。而且剛植入的摻雜原子多半待在間隙位置,不具電性活性——它必須坐進晶格的取代位(substitutional site)才能貢獻載子。
因此佈植後必須退火(anneal),目標有二:
- 修復晶格損傷、重新結晶非晶層(固相磊晶再生長 SPER)。
- 電性活化:把摻雜原子推進取代位。
但退火也驅動擴散,這就是熱預算(thermal budget)與接面陡峭度的核心取捨。為了在先進節點維持超淺接面(USJ),業界從爐管退火走向 RTA(快速熱退火,秒級),再到 毫秒級的雷射退火與閃光退火(spike / flash / laser anneal)——升溫快到讓活化發生、卻來不及讓摻雜大幅擴散。瞬態增強擴散(TED,由過量間隙原子驅動)是設計超淺接面時必須抑制的關鍵失效機制。
前沿與替代方案
當源汲極變成 FinFET 鰭片或 GAA 奈米片的三維結構,傳統束線佈植的方向性反而成了缺點——它難以均勻摻雜垂直側壁。前沿技術包括:
- 電漿摻雜(PLAD / PIII):把晶圓浸在含摻雜離子的電漿中加偏壓,提供共形(conformal)摻雜,適合三維結構與超高劑量、超淺接面。
- 單片高生產率機台:以束流提升與晶圓快速交換降低高劑量步驟成本。
- 分子離子佈植(如 B18Hx 團簇):用大分子攜帶硼,等效降低單原子能量以做更淺的接面。
佈植機常被視為「成熟設備」,但在 USJ、三維摻雜與材料活化上仍是製程瓶頸之一。理解它,就是理解 PN 接面如何被以奈米精度寫進矽中。
延伸閱讀:〈摻雜與離子佈植〉、〈晶圓廠五大類設備機台〉。
