為什麼要把晶圓磨到原子級平整
現代晶片在矽基板上逐層堆疊：氧化層、多晶矽、金屬互連、介電層動輒十幾二十層。每加一層，表面就因底層圖案而起伏。微影對焦深度（depth of focus, DOF） 在 EUV 世代已壓到僅數十奈米——若晶圓表面起伏超過 DOF，曝光時部分區域就會失焦、線寬失準。
化學機械研磨（CMP, chemical mechanical planarization） 的任務就是在每一道關鍵層後，把全晶圓表面整平到全域平坦（global planarization），使後續微影站在一個平台上工作。它同時是大馬士革（damascene）銅製程不可或缺的一環：銅無法乾蝕刻，工程師先在介電層蝕出溝槽、整面鍍銅，再用 CMP 把多餘的銅磨掉，只留溝槽裡的線——CMP 在這裡不只是平整，而是圖案定義本身。
Preston 方程式：化學與機械的乘積
CMP 同時靠化學軟化與機械磨除：研磨液（slurry）中的化學成分（氧化劑、錯合劑、pH 緩衝）先把表層反應成易磨除的軟質層，研磨墊上的奈米磨粒再把它刮掉。移除速率由經典的 Preston 方程式 描述：
$$RR = k_p \cdot P \cdot V$$
- $RR$：移除速率（material removal rate）
- $k_p$：Preston 係數，封裝了研磨液化學、磨粒、墊材、被磨材料等所有經驗因素
- $P$：施加壓力（down force），典型 1~5 psi
- $V$：墊與晶圓的相對線速度，來自轉盤與承載頭轉速（typically 20~150 rpm）
這條線性關係的意義是：移除速率可由壓力與轉速即時調制，但 $k_p$ 把真正的複雜性（化學選擇比、溫度、磨粒粒徑分布）藏了起來，因此 CMP 被公認是「最難用第一原理建模」的製程之一，高度依賴實驗與經驗。
機台結構：承載頭、轉盤與修整器

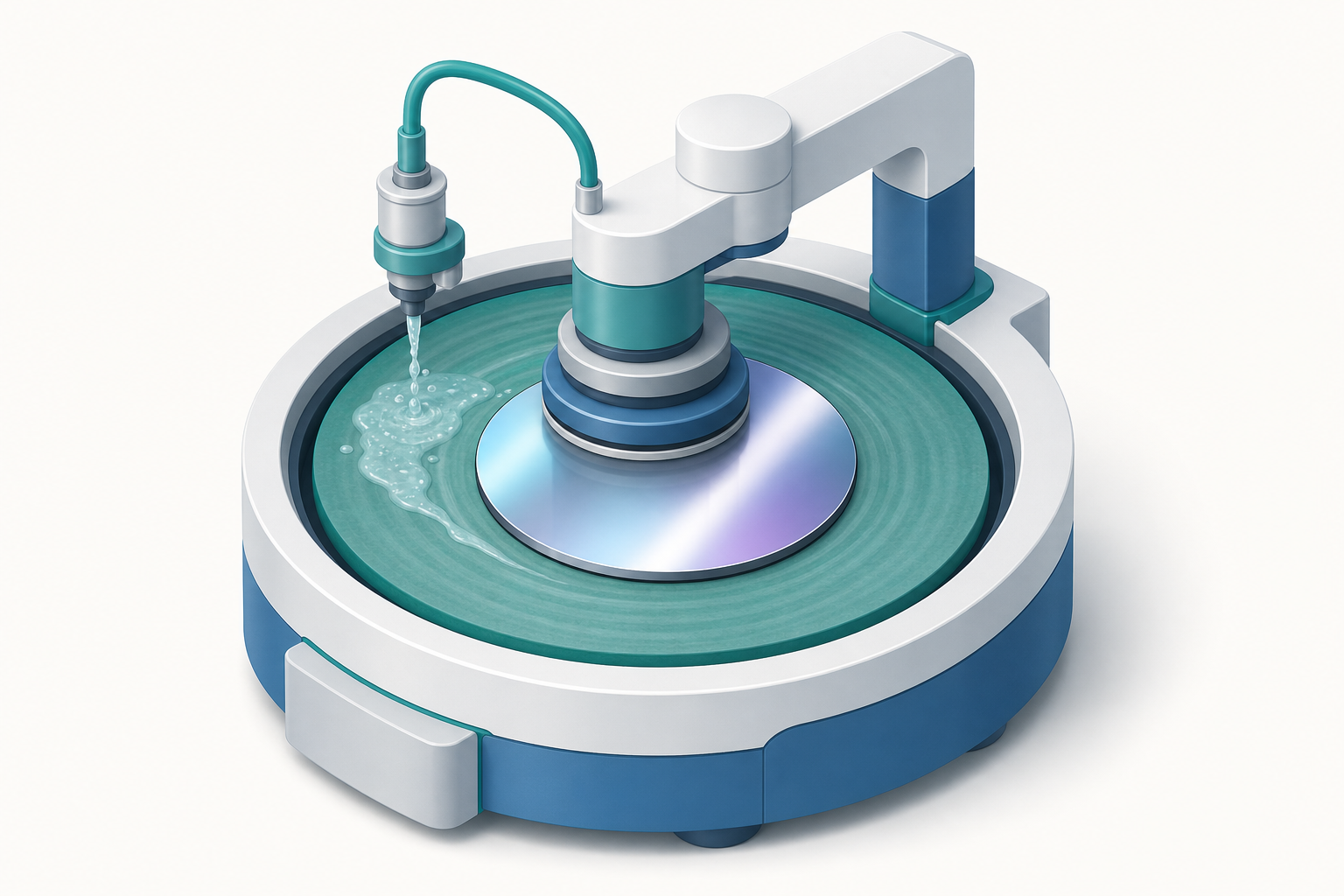

一台 CMP 機台的核心元件：
- 轉盤（platen）：貼著研磨墊（polishing pad），多為聚胺酯（polyurethane）多孔材質，旋轉提供主要相對運動。
- 承載頭（carrier head / retaining ring）：以真空或表面張力吸住晶圓正面朝下壓向墊面。先進承載頭分多區獨立加壓（multi-zone），可對晶圓中心與邊緣施不同壓力，補償徑向移除不均（WIWNU, within-wafer non-uniformity）。
- 研磨液供應：精準控制流量與分布，slurry 的磨粒（矽溶膠 silica、氧化鈰 ceria、氧化鋁 alumina）粒徑分布若失控，會直接刮傷晶圓。
- 墊修整器（pad conditioner）：嵌鑽石顆粒的圓盤，邊磨邊把研磨墊表面「翻新」。研磨墊孔隙會被磨屑與反應產物堵塞（glazing），修整器持續刮出新孔以維持穩定 kp，否則移除速率會隨墊壽命漂移。
終點偵測：磨多了與磨少了都是災難
CMP 是減法製程且不可逆，磨過頭（over-polish）會把該留的金屬線磨穿、磨不足（under-polish）會留下短路殘留，因此即時終點偵測（endpoint detection, EPD） 至關重要：
- 馬達電流／摩擦力法：當研磨界面從一種材料過渡到另一種（如銅磨到阻障層 TaN），摩擦係數突變，主軸馬達電流出現轉折，據此判定終點。
- 光學干涉／反射法：監測膜厚變化，適合介電層 CMP。
- 渦電流法：量金屬層厚度，常用於銅 CMP。
即使如此，CMP 仍有兩大圖案相依失效模式：
- 碟陷（dishing）：寬金屬線中央被磨凹，因為軟銅磨得比周圍介電層快。
- 侵蝕（erosion）：高密度細線區整體被磨低。
兩者都讓互連厚度偏離設計值、增加電阻。對策是佈設虛擬金屬（dummy fill） 把圖案密度均勻化，這正是 DFM（可製造性設計）與 CMP 強耦合之處。
製程整合與量化指標
CMP 在 fab 裡的關鍵績效指標：
| 指標 | 意義 | 典型方向 |
|---|---|---|
| RR | 移除速率 | 越高越快，但均勻性常變差 |
| WIWNU | 晶圓內不均勻度 | 越低越好，多區承載頭優化 |
| WTWNU | 晶圓間不均勻度 | 看墊壽命與修整穩定 |
| 刮傷數（scratch） | 缺陷源 | slurry 過濾、磨粒控制 |
| 碟陷／侵蝕 | 互連失真 | dummy fill、製程調 |
CMP 後必接後清洗（post-CMP clean）：研磨留下的磨粒與金屬離子是致命污染源，需用刷洗（brush scrub）與化學清洗去除，否則殘留磨粒就是下一道微影的缺陷種子。
前沿挑戰
進入先進節點與 3D 整合後，CMP 面臨新課題：
- 新材料 CMP：鈷、釕等替代金屬互連、低介電 k 材料的研磨選擇比難調。
- 混合接合（hybrid bonding）：3D IC 把兩片晶圓銅對銅直接接合，接合面平整度要求進到次奈米級，CMP 後的表面凹陷（dishing）若超過幾奈米就接不上——這把 CMP 從「平整化工具」推上「鍵合致能技術」的高度。
- 缺陷與良率：在奈米線寬下，單顆失控磨粒就能毀掉一顆晶片，slurry 顆粒控制成為良率主戰場。
CMP 看似粗暴的「又磨又泡」，實則是化學工程、流體力學、接觸力學與製程控制的精密合奏。
